La manutenzione
delle elettrovalvole Nadi può essere effettuata con i
seguenti attrezzi senza la necessità, nella maggioranza
dei casi, di smontare l'elettrovalvola dall'impianto. |
 |

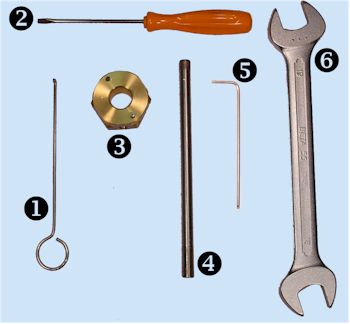

ATTREZZI NECESSARI |
1 |
Estrattore
per fermaglio custodia (Cod. Art. KM/3062) |
2 |
Cacciavite
piatto (max. 3x1) |
3 |
Chiave per
manutenzione nucleo fisso (Cod. Art. KM/2621) |
4 |
Perno per
chiave nucleo fisso (diametro 8 mm) |
5 |
Chiave esagonale
n. 2 |
6 |
Chiave fissa
ch. 19 |
Operazione n. 1 |
 |
Prima
di effettuare questa e le prossime operazionI assicurarsi che
non sia presente tensione. Quindi.....

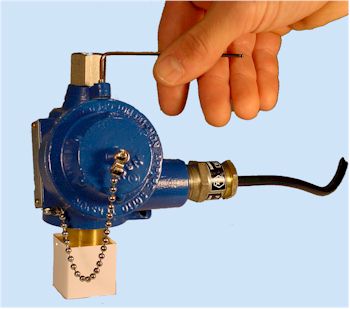

Utilizzando
una chiave esagonale n. 2, allentare il grano di blocco della
chiusura filettata della custodia.
|
Operazione n. 2 |
 |

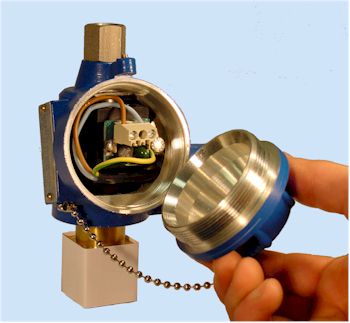

Svitare
il coperchio in senso antiorario.
 |
Operazione n. 3 |
 |

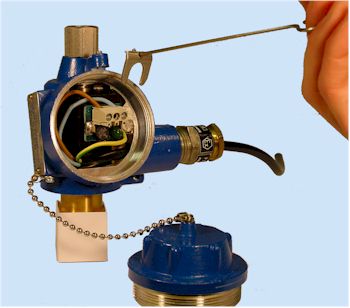

Inserire l'apposito attrezzo nel foro del fermaglio e tirare
con forza fino ad estrarre completamente il fermaglio di blocco.
 |
Operazione n. 4 |
 |

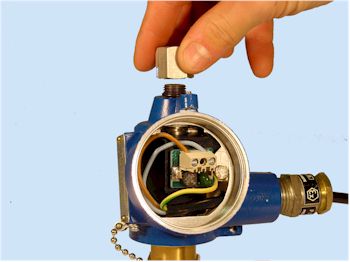

Se presente,
allentare il dado esagonale utilizzando una chiave fissa ch.19,
girando in senso antiorario, dopodichè rimuovere a mano
il dado.
 |
Operazione n. 5 |
 |

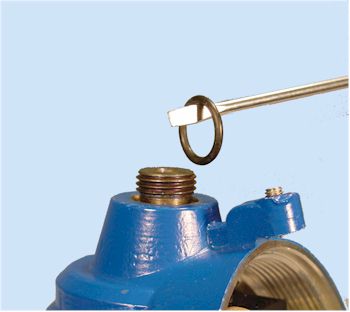

Se è stata effettuata l'operazione n. 5, estrarre con
cura l'o-ring presente facendo attenzione a non danneggiarlo.
 |
Operazione n. 6 |
 |

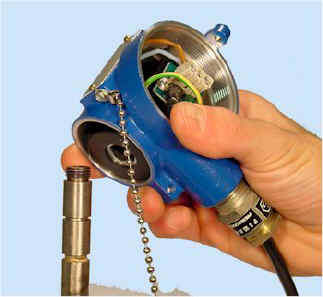

Tirare con forza, verso l'alto, la custodia della bobina fino
ad estrarla dal nucleo della elettrovalvola.
 |
Operazione n. 7 |
 |

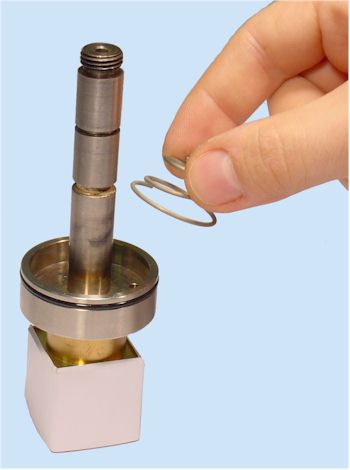

Estrarre la molla di fermo bobina.
Al posto della molla In alcune elettrovalvole potrebbe essere
presente un o-ring.
 |
Operazione n. 8 |
- |
ATTENZIONE !!!!!
Eseguire questa operazione unicamente tramite la chiave apposita.
Utilizzare utensili non idonei potrebbe pregiudicare la funzionalità
della valvola stessa.

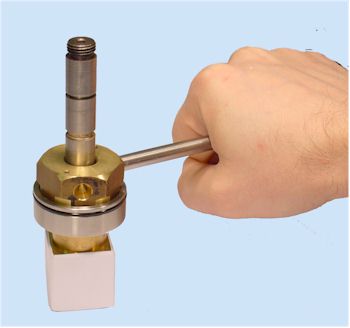

Inserire
la chiave sul nucleo fisso quindi Inserire il perno nella chiave.
Allentare il nucleo girando in senso antiorario. |
 |
 |
 |
Operazione n. 9 |
 |

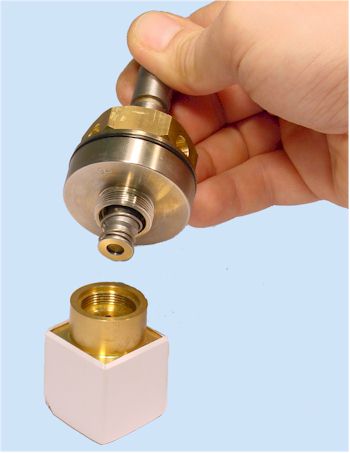

Estrarre il perno quindi....
svitare
a mano in senso antiorario fino alla separazione dal corpo della
elettrovalvola.

|
Effettuare
le operazioni necessarie e rimontare il pilota eseguendo a ritroso
le operazioni effettuate. |
|
