ISTRUZIONI PER LA SOSTITUZIONE DELLA BOBINA DEL PILOTA ELETTROMAGNETICO IN ESECUZIONE ANTIDEFLAGRANTE



La manutenzione delle elettrovalvole Nadi può essere effettuata con i seguenti attrezzi senza la necessità, nella maggioranza dei casi, di smontare l'elettrovalvola dall'impianto.

   ATTREZZI NECESSARI

1
 Estrattore per fermaglio custodia (Cod. Art. KM/3062)

2
 Cacciavite piatto (max. 3x1)

3
 Chiave per manutenzione nucleo fisso (Cod. Art. KM/2621)

4
 Perno per chiave nucleo fisso (diametro 8 mm)

5
 Chiave esagonale n. 2

 6
 Chiave fissa ch. 19


Operazione n. 1

Prima di effettuare questa e le prossime operazionI assicurarsi che non sia presente tensione. Quindi.....

Utilizzando una chiave esagonale n. 2, allentare il grano di blocco della chiusura filettata della custodia.



Operazione n. 2

Svitare il coperchio in senso antiorario.




Operazione n. 3



Inserire l'apposito attrezzo nel foro del fermaglio e tirare con forza fino ad estrarre completamente il fermaglio di blocco.



Operazione n. 4

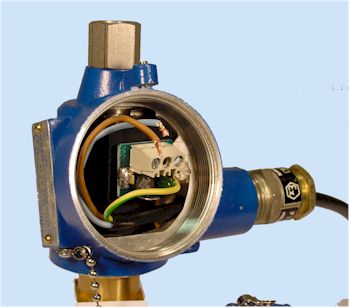

Allentare le viti della morsettiera ed estrarre i due fili della alimentazione elettrica.

NON è necessario allentare il filo della presa di terra interna o esterna.


Operazione n. 5



 Se presente, allentare il dado esagonale utilizzando una chiave fissa ch.19, girando in senso antiorario, dopodichè rimuovere a mano il dado.



Operazione n. 6



Se è stata effettuata l'operazione n. 5, estrarre con cura l'o-ring presente facendo attenzione a non danneggiarlo.



Operazione n. 7



Tirare con forza, verso l'alto, la custodia della bobina fino ad estrarla dal nucleo della elettrovalvola.



Operazione n. 8

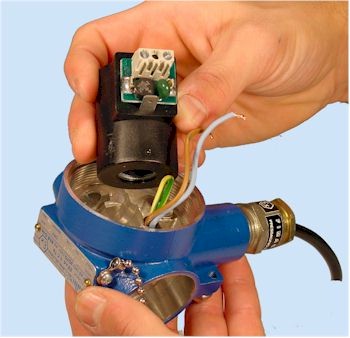

Estrarre la bobina dalla parte del foro filettato facendola uotare leggermente.



 Sostituire la bobina e rimontare il pilota eseguendo a ritroso le operazioni effettuate.
